제품소개
-

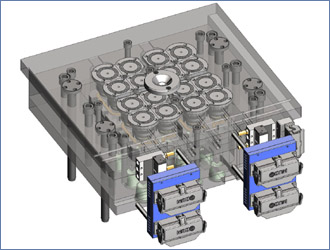

- Cassette System
-
금형의 핫런너 관련 부분은 이룸테크가 종합적으로 가공에서부터 전기배선 및 조립 납품까지 책임지고, 고객은 금형만 가공 하는 System 입니다. 핫런너의 부품 및 가공 요소들은 다소 가공하기 어려운 부분이 있으며, 공구의 선택 등에 따라 가공시간이 많이 걸릴 수도 있습니다. 이룸테크에서는 특화된 가공 노하우로 고객의 어려움을 해소해 드릴 수 있습니다.
핫런너가 적용되는 핫런너 판재를 당사에서 모두 가공, 조립, 테스트 까지 완료하여 고객에게 납품. 카셋트 시스템의 경우 가공검사, 조립검사, 전기검사를 출고 전 철저히 실시 합니다. 검사완료 후 포장 마무리하여 출고시 이동간 이물질이 유입되지 않도록 포장 출고 합니다. 카셋트 시스템에는 금형의 크기 및 구조, 금형보관 방법에 따라 콘넥타박스 장착 타입과, 콘넥타 매립 타입으로 구분 됩니다.
-
콘넥타 및 솔레노이드 돌출형
콘넥타 및 솔레노이드 돌출 타입의 경우는 금형 사이즈가 작거나, 적용되는 히타의 수량이 많아 zone수가 많아서 콘넥타를 여러 개 설치해야 하는 경우, 금형 보관시 금형을 쌓아서 보관하지 않아도 되는 경우에 콘넥타박스 돌출형을 적용 합니다.
-
콘넥타 및 솔레노이드 매립형
콘넥타 및 솔레노이드 매립 타입의 경우는 적용되는 히타의 zone수와 상관없이 콘넥타를 금형내로 설치하여도 될 만큼의 충분한 설치공간이 확보 되는 경우, 금형 취급시 파손의 우려가 있는경우, 금형을 반드시 쌓아서 보관해야 하는 경우에 적용 됩니다. 단, 콘넥타 등의 설치 공간에 금형요소의 간섭이 있으면, 완전한 매립은 어려우며, 상원판을 제외한 핫런너 관련 판재가 3장 이어야 합니다.
-
콘넥타 및 솔레노이드 복합매립형
주로 밸브 시스템이면서 금형크기 중,대형 사이즈에 적용 되며, 금형을 적재 보관하지 않는 경우에 적용 됩니다. 콘넥타 부분 보다 파손 우려가 높은 솔레노이드 부분이 우선적으로 매립될 수 있도록 고려하여 설계 됩니다. 파손되기 쉬운 솔레노이드 부분을 매립 함으로써 사소한 불량을 미연에 방지 합니다.
